🚀 AI 시대, 컴퓨팅 아키텍처의 대전환과 반도체 산업의 재편

― 중국의 추격과 한국의 기회, 그 전략적 분기점에서



지난 수십 년간 반도체 산업은 '더 작게, 더 빠르게, 더 많이'라는 무어의 법칙을 따라 성장해왔다. 하지만 AI의 부상은 기존 반도체 패러다임을 근본부터 흔들고 있다. AI 연산은 단순한 속도나 병렬성 이상의 것을 요구한다. 이제 중요한 것은 "얼마나 빠르게 계산하는가"가 아니라, "얼마나 효율적으로 데이터를 이동시키고, 흐르게 설계하는가"다.



특히 생성형 AI와 초거대 모델의 확산은 GPU 중심의 학습 구조를 뛰어넘어, 추론(Inference) 중심의 고효율·저전력 연산, 온디바이스 AI, 클라우드-엣지 융합 아키텍처 등으로 기술 지형을 변화시키고 있다.

이러한 흐름 속에서 컴퓨팅 아키텍처는 GPU → ASIC → 메모리 중심 아키텍처로 진화 중이며, 반도체 산업의 경쟁력은 단일 칩 성능이 아니라 시스템 단위 통합 설계 역량으로 재정의되고 있다.



한편, 이러한 변화는 단순히 기술 진보에 그치지 않고, 글로벌 공급망 재편, 지정학적 경쟁, 산업 주도권 쟁탈전으로 연결되고 있다. 특히 중국은 기술 봉쇄를 계기로 자립화 전략을 본격화하고 있으며, 미국과의 기술 전쟁은 AI 반도체를 외교·안보 전략의 중심에 올려놓았다.

이러한 대전환의 시점에서 한국 반도체 산업은 어디에 서 있는가?

이번 블로그에서는 다음 세 가지 관점에서 심층적으로 살펴본다:

1. AI 컴퓨팅 아키텍처의 진화와 전환 지점
2. 중국 반도체 산업의 전략적 방향성과 기술 자립 노력
3. 이 가운데 한국 반도체 산업의 구조적 기회와 경쟁 우위





---

🧠 Part 1: AI가 바꾸는 컴퓨팅 철학 — '연산'에서 '흐름'으로

AI 기술이 확장됨에 따라 컴퓨팅 방식은 더 이상 단순한 속도나 병렬성에 머물지 않는다. 기존 GPU 기반의 병렬 처리 구조는 AI 학습에는 적합했지만, AI 추론 단계에서는 에너지 효율과 대기 시간, 크기와 비용 측면에서 많은 비효율이 드러났다.

이러한 한계를 인식한 글로벌 빅테크 기업들은 맞춤형 AI 칩셋(ASIC) 개발에 뛰어들었으며, 이는 AI 반도체 시장이 범용에서 용도별로 전환되는 구조적 변곡점을 의미한다.



특히 Tesla, Meta, Google, Broadcom, Marvell 등의 전략은 "외부 칩 의존도를 줄이고, 서비스 목적에 맞는 연산 구조를 자체 설계하려는 연산 주권(Compute Sovereignty)"의 움직임을 뚜렷하게 보여준다. Meta의 MTIA, AWS의 Trainium, Google의 TPU 등은 특정 데이터 처리에 특화된 경량형 아키텍처를 채택하며, 범용 GPU 대비 전력 효율성과 응답성을 극대화하는 방향으로 진화하고 있다.

🧩 고성능에서 ‘목적형’으로, AI 컴퓨팅 구조의 대전환

AI는 단순한 알고리즘 발전을 넘어, 컴퓨팅 아키텍처 자체의 철학을 바꾸고 있다.

과거에는 연산량이 많은 작업일수록 GPU처럼 고성능 병렬 처리 장치에 의존하는 구조가 일반적이었다. 특히 AI 학습(Training) 단계에서는 대규모 매트릭스 연산과 벡터 연산이 반복되기 때문에 GPU 기반 아키텍처가 이상적이었다.



하지만 현실에서 AI는 학습 이후 추론(Inference)이라는 실시간 의사결정 작업이 핵심이다. 예컨대 스마트폰에서의 음성 인식, 자율주행차의 주변 환경 분석, 고객에게 맞춤형 콘텐츠를 추천하는 서비스 등은 모두 낮은 지연(Latency), 낮은 전력, 높은 응답성을 요구한다. 이런 요구 조건은 GPU 기반 구조의 한계를 드러내고, 보다 정교하고 효율적인 연산을 위해 ASIC(Application-Specific Integrated Circuit) 및 맞춤형 AI 칩셋으로의 전환이 시작됐다.

🔧 Customized AI 칩셋의 필요성, 그리고 연산 주권 확보의 흐름

GPU는 범용성이 뛰어나지만, 실제 서비스 환경에서는 과잉 설계가 많고 전력 소모도 크다. 이에 따라 Google, Apple, Meta, Tesla 등은 특정 연산 목적에 특화된 전용 AI 칩을 개발하여 자신들의 AI 모델에 맞는 최적화를 꾀하고 있다.

이러한 ‘전용화’ 흐름은 단순한 비용 절감 그 이상이다. 이는 기업이 외부 칩셋 벤더에 의존하지 않고, AI 연산 능력을 자체 통제하겠다는 ‘연산 주권(Compute Sovereignty)’ 전략과 맞닿아 있다.

• Google: TPU를 통해 자체 LLM 학습/추론 연산 최적화
• Meta: MTIA 칩으로 소형 모델 기반 고효율 추론에 집중
• Tesla: FSD 칩 및 Dojo 슈퍼컴퓨터를 통해 차량 내외 연산 구조 통합
• AWS: Trainium/Inferentia 시리즈로 자사 클라우드 서비스에 특화된 성능 제공

이처럼 각 기업은 서비스 목적, 데이터 구조, 연산 특성에 따라 다양한 칩셋 전략을 병행하고 있으며, 이는 컴퓨팅 방식의 수평적 다변화로 이어지고 있다.

📦 연산 구조의 수직 계열화 vs. 모듈화 전략

맞춤형 AI 칩셋의 확산은 기업의 수직 계열화와도 깊은 관련이 있다. Google, Meta, AWS는 칩 설계에서부터 데이터센터 운영, AI 서비스까지 전체 가치사슬을 통제하려는 반면, Broadcom, Marvell은 고객의 요구에 맞춰 칩과 시스템을 모듈화하는 방식으로 대응한다.

• 수직 계열화의 장점: 완전한 통합과 최적화, 모델 변화에 대한 빠른 대응
• 모듈화 전략의 장점: 다양한 고객과의 협업 가능, 범용성 유지

이러한 전략 차이는 AI 칩 시장이 단일한 기술 트렌드로 수렴되기보다는 서비스 목적과 연산 특성에 따라 분화될 것임을 시사한다. 즉, AI 시대의 컴퓨팅은 단순히 "더 빠른 칩"을 만드는 것이 아니라, "나에게 맞는 칩"을 찾고 만드는 경쟁으로 전환되고 있는 것이다.

🔄 핵심 전환점: "계산을 잘하는 칩"에서 "흐름을 잘 설계하는 시스템"으로

AI 모델이 점점 더 복잡해질수록, 진정한 성능 병목은 연산 코어가 아닌 데이터가 이동하는 경로에 존재하게 된다.
연산–메모리–I/O 간의 연결 속도, 대역폭, 응답성 등이 AI 전체 성능을 좌우하며, 이러한 흐름을 최적화하기 위한 시스템 전체 설계 전략이 핵심 경쟁력으로 부상한다.



결과적으로, AI 컴퓨팅 철학은 다음과 같이 변화하고 있다:

• 과거: TOPS 중심의 병렬 연산 경쟁
• 현재: 목적형 연산(ASIC), 데이터 흐름 최적화 경쟁
• 미래: 메모리–패키징–인터커넥트 중심의 시스템 통합 경쟁

AI가 뇌를 닮아갈수록, 뛰어난 계산 능력보다 잘 짜여진 신경망(시스템 설계)이 더 중요한 시대가 도래한 것이다.









---

📱 스마트폰과 자율주행, 연산의 최전선에서 새로 쓰는 전략

AI의 영향력은 단말기 내부 설계에도 변화를 주고 있다.
스마트폰은 이제 AI 연산 허브로 진화하고 있으며, Google Tensor는 SoC 내부에 LLM을 직접 통합하여 ‘온디바이스 생성형 AI’ 구현을 노리고 있다.

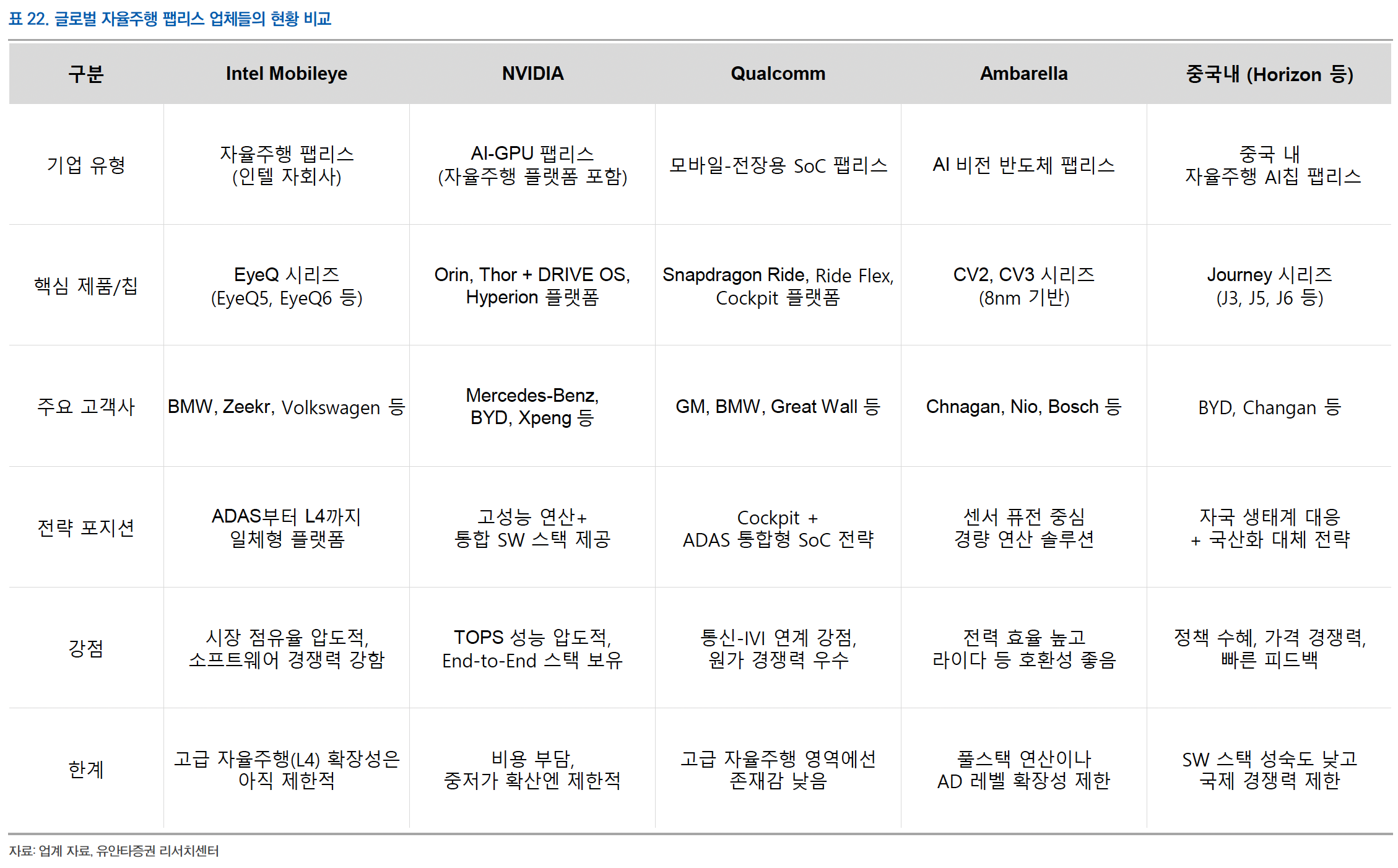

자율주행 영역에서는 Tesla의 Dojo 슈퍼컴퓨터, NVIDIA의 개방형 DRIVE 플랫폼, Mobileye의 패키지형 플랫폼, BYD의 내재화 전략, Waymo의 서비스 중심 설계가 각기 다른 방향성을 보여준다.



전장 칩 시장은 단순한 연산력 경쟁이 아니라, 플랫폼 통제력 확보 경쟁이다. 누가 더 낮은 지연, 높은 신뢰성, 플랫폼 통합성을 갖춘 연산 생태계를 구축하느냐가 미래 차량 AI의 주도권을 좌우하게 된다.

📲 스마트폰, 이제는 ‘AI 허브’로 진화 중

스마트폰은 더 이상 단순한 통신 기기가 아니다. 오늘날 스마트폰은 생성형 AI 연산의 중심 노드로서 자리잡고 있다.

예를 들어, 이미지 생성, 음성 인식, 번역, 개인화 추천, 요약 등 다양한 AI 기능이 **기기 내(On-device)**에서 실시간으로 이루어지길 요구받고 있다. 이처럼 짧은 응답 시간(Latency), 고효율, 프라이버시 보호가 중요해지면서, 연산을 서버가 아닌 단말기 내부에서 직접 처리하는 방향으로의 전환이 가속화되고 있다.



이러한 변화의 중심에 있는 대표 사례는 Google의 Tensor SoC이다.
Tensor는 단순히 연산 성능을 높이는 데 그치지 않고, 사용자 맞춤형 경험(Personalization)과 온디바이스 AI 실행 최적화를 통해 철학 있는 설계를 시도한다.

• 예: Pixel 스마트폰에서의 실시간 음성 인식, 번역, 사진 보정, 검색 결과 요약 등은 클라우드 연산 없이 단말기 내에서 구현됨.
• 이 과정에서 Transformer 기반 LLM을 기기에 최적화된 형태로 경량화, 반응 속도와 배터리 효율을 동시에 확보.

앞으로의 스마트폰 설계는 단순한 AP나 GPU 경쟁이 아니라, LLM과 멀티모달 AI를 어떻게 통합 설계할 것인가에 대한 전략으로 진화할 전망이다.

🚗 자율주행차, AI 연산 철학의 집약체

자율주행 분야는 AI 연산 경쟁이 가장 고도로 통합되는 전장이다. 차량은 수십 개의 센서, 카메라, 라이다 등의 데이터를 실시간으로 처리하고, 안전과 직접적으로 연결된 판단을 내려야 하기 때문이다.

즉, 지연 시간 수십 ms 내외의 응답, 높은 신뢰성, 저전력 고효율 연산, 기상·조도 변화 대응력 등이 동시에 요구되는 **‘AI 추론 환경의 종합판’**이다.



자율주행 AI 칩셋은 단순히 고성능 GPU를 차량에 탑재하는 것을 넘어, 연산 구조의 통합과 통제, 그리고 차량 플랫폼 전체와의 연계를 요구한다. 이에 따라 주요 기업들은 각기 다른 연산 철학을 중심으로 전략을 전개 중이다.

✅ Tesla: ‘연산 내재화’의 끝판왕

• FSD 칩과 Dojo 슈퍼컴퓨터를 자체 설계하여 차량-서버 간 연산 통합 루프 구축
• 자사 알고리즘과 데이터 흐름을 스스로 통제하는 ‘폐쇄형 추론 생태계’ 지향
• 장점: 최적화된 통합, 지속적인 성능 개선 / 단점: 유지 보수 난이도, 유연성 부족

✅ NVIDIA: ‘개방형 플랫폼’ 중심 전략

• DRIVE Orin/Xavier, DRIVE OS, CUDA, TensorRT 등을 통해 차량 제조사에 도구 제공
• 제조사는 NVIDIA 칩을 기반으로 자체 AI 알고리즘을 개발하고, 유연하게 시스템 구성 가능
• 장점: 유연한 커스터마이징 / 단점: 알고리즘과 시스템 통제권은 외부에 있음

✅ Mobileye: ‘칩+소프트웨어 패키지형’ 전략

• SoC, 센서 융합, 알고리즘까지 통합된 일체형 솔루션 제공
• 빠른 상용화와 OEM 대응력이 강점 / 반면, 커스터마이징 여지는 제한적

✅ BYD: ‘기술 내재화’ 전환 전략

• 처음에는 NVIDIA 등 외부 기술 활용 → 현재는 자체 칩셋 및 자율주행 알고리즘 개발 중
• AI 기술을 통해 자사 차량 경쟁력 강화, 점유율 확대를 핵심 목표로 설정

✅ Waymo: ‘서비스 중심’ 추론 전략

• 차량 자체보다는 로보택시 플랫폼의 고도화된 SW 스택에 초점
• 고정된 경로, 도시 단위 주행, 클라우드 기반 집중 처리 모델을 지향
• 장점: 초기 상용화가 빠름 / 단점: 범용 확장성 제한

⚔️ 핵심은 "누가 연산을 설계하고 통제하느냐"

자율주행 시장의 AI 칩셋 경쟁은 결국 "누가 플랫폼 상에서 연산 구조를 설계하고 통제하느냐"의 싸움이다.
이 말은 곧 칩셋 성능 자체보다 칩셋이 통합되는 전체 시스템 구조, 연산 흐름, 알고리즘 전략이 더 중요해졌다는 뜻이다.



앞으로 자율주행차의 뇌는 단순한 반응을 넘어서 환경 이해, 예측, 판단, 생성형 안내 등 다층적 AI 작업을 동시에 수행하게 될 것이며, 이는 클라우드-엣지-온보드가 유기적으로 연결된 AI 시스템의 정밀한 설계를 요구한다.

🔮 앞으로의 스마트 단말과 차량: ‘LLM 탑재 전쟁’이 온다

최근 소형화된 LLM이 등장하면서, 스마트폰과 차량 모두 온디바이스 LLM 실행 시대에 들어서고 있다.

이전까지는 단말기에서 ChatGPT급 모델을 실행하기 어려웠지만, Apple, Google, Meta 등은 10억 매개변수 이하의 경량 LLM을 칩셋 내에 직접 내장하여 빠른 응답과 프라이버시 보호, 네트워크 의존성 최소화를 목표로 한다.

• 스마트폰: 스마트 어시스턴트, 카메라 보정, 음성 명령 인식 등
• 자율주행차: 실시간 주행 상황 설명, 운전자 피드백 반응, 경고 메시지 생성 등

이런 변화는 단말기 내부의 메모리 설계, 인터커넥트, 연산 흐름 구조 자체를 다시 정의하게 만들고 있으며, 스마트폰과 자동차는 가장 먼저 ‘AI 퍼스트 시스템’으로 재설계되는 공간이 되고 있다.







---

🧠 Part 2: 메모리와 인터커넥트, AI 반도체의 진정한 엔진

AI 반도체의 경쟁력은 단순 TOPS(Tera Operations Per Second)가 아니라, **‘데이터가 얼마나 효율적으로 흐르느냐’**에서 결정된다. 이 관점에서 중요한 변화가 세 가지 방향으로 나타나고 있다.

🔗 1. 메모리 중심 아키텍처의 부상

폰 노이만 병목을 극복하기 위한 구조 전환이 시작되었다.
고대역폭 메모리(HBM), CXL, PIM, SoCAMM, LPCAMM, SRAM 등 다양한 메모리 기술이 용도별로 등장하고 있으며, 메모리가 단순 저장 장치가 아닌 연산 흐름의 중심이 되고 있다. 특히, **HBM4의 본격 상용화(2026)**는 패키징·검사·소재 분야 전반의 혁신을 요구한다.

🧩 2. 첨단 패키징 기술, 성능의 핵심

패키징은 이제 반도체 성능의 결정적 요소이다.
TSMC의 CoWoS-L, PLP, SoIC 등은 연산기–메모리 간 거리 최소화, 신호 무결성, 열 관리 측면에서 핵심 기술로 부상했다. AI의 성능은 패키지 위에서 결정된다는 말이 현실이 되고 있다.

🌐 3. 인터커넥트, 칩을 잇는 신경망

UCIe, Infinity Fabric, NVLink, TPU Interconnect, AWS Nitro 등 칩 간 고속 연결 기술은 AI 인프라의 연결성과 통제 구조를 좌우한다. 칩렛 기반 설계가 주류가 되며, 인터커넥트의 표준화와 생태계 확대는 칩 성능 이상으로 중요한 전략 자산이 된다.



🔄 AI 성능의 본질은 연산량이 아닌 ‘데이터 흐름’

과거의 반도체 설계 철학은 연산 유닛의 처리 속도, 즉 TOPS(Tera Operations Per Second) 같은 지표에 집중돼 있었다. 하지만 AI가 초거대화되며 학습과 추론이 복잡해짐에 따라, 진정한 병목은 연산 코어가 아닌 메모리–인터커넥트–I/O 경로에 있다는 인식이 확산되고 있다.

“이제는 '계산을 얼마나 빨리 하느냐'가 아니라, '데이터가 얼마나 빠르고 효율적으로 흐르느냐'가 AI 칩의 성능을 좌우한다.”



특히 초거대 LLM 모델은 수십~수백 GB에 달하는 파라미터와 실시간 데이터 흐름을 요구하며, 연산 자체보다도 데이터 접근성과 전송 효율이 시스템 성능의 핵심이 되고 있다.

📦 1. 메모리 아키텍처의 재구성 — ‘메모리 중심’으로 진화

🔺 HBM (High Bandwidth Memory)의 중심화

HBM은 단순히 DRAM을 적층한 구조가 아니다.
실리콘 인터포저와 TSV(Through-Silicon Via)를 통해 연산기와 메모리 간의 지연(latency)을 최소화하고, 수십~수백 GB/s의 대역폭을 확보한다.

이는 GPT-4, Gemini 1.5, Claude 3 같은 초거대 AI 모델을 실시간으로 다루기 위한 필수 자원이다.

• HBM3E: 현재 상용화된 고성능 HBM, 1.2TB/s 이상 대역폭 제공
• HBM4 (2026): 전력 효율 개선 + 16단 적층 + 인시스템 테스트 아키텍처 내장 예정

HBM의 중요성이 커지며 메모리 설계는 로직 칩과 동등한 수준의 전략 자산이 되었고, 메모리의 파운드리화, 메모리의 구조적 통합 설계가 핵심 키워드로 떠오르고 있다.

🔸 메모리 기술의 다양화와 병목 해소 전략

AI 연산의 병목을 줄이기 위해, 다양한 메모리 기술이 등장하고 있다:



기술                                       특징                                                                         적용 방향

CXL	CPU-가속기 간 메모리 공유	대규모 서버 환경, 메모리 확장
PIM	DRAM 내부에서 직접 연산 수행	저전력 반복 연산, 서버-모바일 모두
SoCAMM	탈착형 LPDDR 모듈	발열 및 확장성 개선, 소비자 기기 중심
LPCAMM	차세대 저전력 모듈	유지보수 용이, 노트북 등 모바일 기기
SRAM 주메모리화	초고속 접근, 비휘발성 메모리로 확장	엣지 AI 환경, 리얼타임 추론



이러한 흐름은 기존 'DRAM 중심, 폰 노이만 구조'의 틀을 벗어난 새로운 아키텍처 설계를 자극하고 있다. 특히 데이터가 머무는 곳에서 직접 처리되는 구조는 AI 연산의 본질적 효율을 향상시킨다.

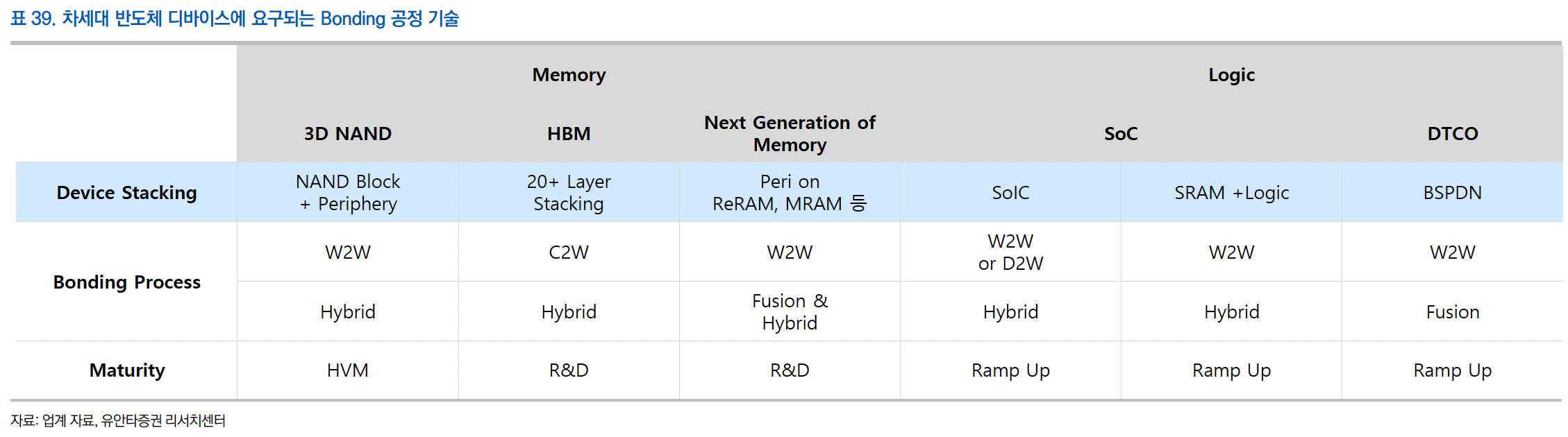

🧬 2. 첨단 패키징 기술 — 더 이상 단순한 ‘후공정’이 아니다

AI 반도체 시대에서 Advanced Packaging은 후공정이 아닌 핵심 설계 영역이 되었다.
HBM, GPU, AI ASIC이 수십 기가바이트의 데이터를 실시간으로 주고받기 위해서는 칩 간 물리적 거리 최소화, 신호 무결성 확보, 열 관리 최적화가 필수적이다.

🌐 대표 기술들:

• CoWoS (TSMC): 실리콘 인터포저 위에 GPU와 HBM 적층 → 엔비디아 H100, B100 등
• SoIC (TSMC): TSV 기반 3D 적층 기술 → 연산기–캐시–HBM을 완전 수직 통합
• PLP (패널 레벨 패키징): 웨이퍼를 넘어 사각형 대형 패널로 확장, 수율과 생산성 개선
• Hybrid Bonding: 금속 간 화학 결합 방식으로 고속/고밀도 인터커넥트 구현 가능

이러한 패키징 기술은 단순히 ‘칩을 잘 붙인다’는 수준을 넘어서, 시스템 전체 구조를 설계하고 지휘하는 중심 축이 되어가고 있다.

🔗 3. 인터커넥트 기술 — 칩과 칩 사이의 신경망

AI 칩은 더 이상 하나의 큰 다이로 만들어지지 않는다. 칩렛(Chiplet) 구조로 분산되어 설계되고, 이들을 잇는 인터커넥트 기술이 성능을 결정짓는 핵심 인프라로 부상했다.

🧠 주요 인터커넥트 기술 비교

기술                                                 사용처                 특징

UCIe	업계 표준	칩렛 간 호환성과 통합성 확보 (Intel, TSMC 등 참여)
Infinity Fabric	AMD	CPU–GPU–AI 가속기 간 통신 최적화
NVLink	NVIDIA	GPU 간 대역폭 강화, 초고속 스위치 구조
TPU Interconnect	Google	데이터센터 내 TPU 간 집약형 연결
AWS Nitro	Amazon	하이퍼스케일 클라우드용 커스텀 연결 기술



칩렛 구조가 확산될수록 연산 자원의 병렬화 + 메모리 공유 + 실시간 동기화를 동시에 달성할 수 있는 고성능 인터커넥트의 중요성은 더욱 커질 것이다.

📌 요약: 성능은 이제 연산 유닛이 아니라 ‘시스템 설계’에서 나온다

AI 시대의 반도체는 단순히 연산 속도가 빠른 칩을 만드는 데서 끝나지 않는다.
데이터 흐름을 정교하게 설계하고, 연산–메모리–I/O를 하나의 생물처럼 통합적으로 움직이는 시스템으로 만들 수 있는 능력이 중요하다.

• 연산은 ‘어디서, 어떻게’ 할 것인가의 문제로 진화
• 메모리는 연산의 주변이 아닌 중심으로 격상
• 패키징과 인터커넥트는 이질적인 자원을 유기적으로 연결하는 신경망

즉, **"AI 반도체는 이제 아키텍처 전체를 설계하는 지능형 엔지니어링 작업"**이 된 것이다.
이 흐름에서 뒤처지는 기업은 단순 성능 경쟁에서는 승리할 수 있어도, 시스템 통합 경쟁에서는 도태될 수밖에 없다.





---

🏭 Part 3: 중국의 반도체 전략, 기술 자립을 향한 질주

중국은 단순 생산 능력 확대가 아닌, 기술 병목 구간 국산화에 전략을 집중하고 있다. IC Big Fund 3기는 EDA, HBM, 설계 IP, 장비 자립화에 초점을 맞추고 있으며, AMEC, NAURA 등 중국 장비 기업들은 빠른 기술 격차 축소를 이뤄내고 있다.



EUV 장비 부재라는 한계 속에서도 Multi-Patterning, DUV 정밀화, 검사·계측 강화, Shenzhen SiCarrier의 EUV-free 전략 등으로 구조적 대응에 나서고 있다. 이는 단기적인 고성능 대응보다는 중장기 생태계 완성을 목표로 한 실용적 접근으로 풀이된다.

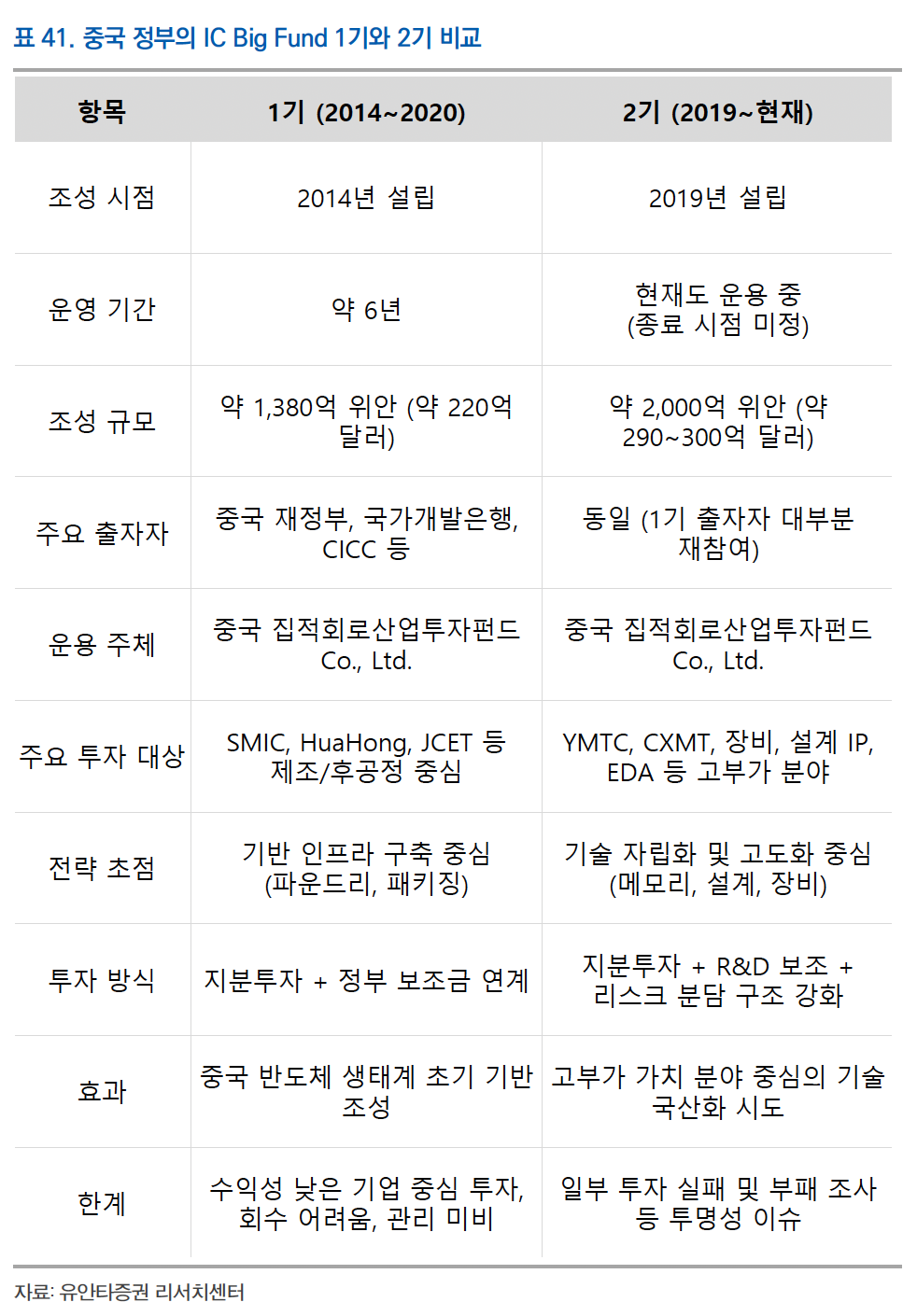

🇨🇳 국가적 총력전: IC Big Fund로 시작된 반도체 자립 선언

중국의 반도체 산업은 단순한 산업 육성을 넘어 ‘기술 주권’ 확보를 위한 국가 전략의 중심축이다.
2014년 중국 정부는 '국가 집적회로 산업 발전 추진 요강'을 발표하며 IC Big Fund라는 국책 반도체 투자 펀드를 출범시켰고, 이후 이 펀드는 설계–파운드리–장비–소재–패키징–검사까지 전방위적 생태계 육성에 관여해왔다.



이 과정은 마치 전기차나 디스플레이 산업 육성과 유사하다. 국가 주도 대규모 투자 + 내수 기반 시장 창출 + 기술 내재화의 삼박자로 전략을 전개했고, 이는 SMIC, YMTC, CXMT, NAURA, AMEC 등 굵직한 로컬 기업들의 성장을 견인해왔다.

⚠️ 기술 봉쇄가 오히려 ‘전략적 집중’ 촉발

2020년 미국의 대중 수출 통제 조치, 특히 EUV 장비 및 첨단 공정 장비 수출 금지는 중국에게 커다란 충격이었다.
하지만 이 충격은 동시에 중국 내부의 ‘기술 독립’ 필요성에 대한 사회적·산업적 합의를 끌어내는 계기가 되었다.

“기술은 빌려 쓸 수 없다. 이제는 생존을 위해 만들어야 한다.”



이에 따라 **IC Big Fund 3기(2024년, 약 3,440억 위안 규모)**는 생태계 확장보다는 **‘병목 구간 집중 타개’**에 방점을 찍었다.
주요 투자 대상은 다음과 같다:

• EDA 툴 및 설계 IP: 완전 외산 의존 구조 → 국산 대체 속도전 돌입
• HBM/DRAM 등 메모리: CXMT·YMTC 중심으로 재편, 자산 IPO 추진
• RISC-V 기반 칩: x86·ARM 의존도 탈피 전략
• 반도체 장비: NAURA, AMEC 등의 성능 고도화 → 5nm 대응 일부 가능성 확보

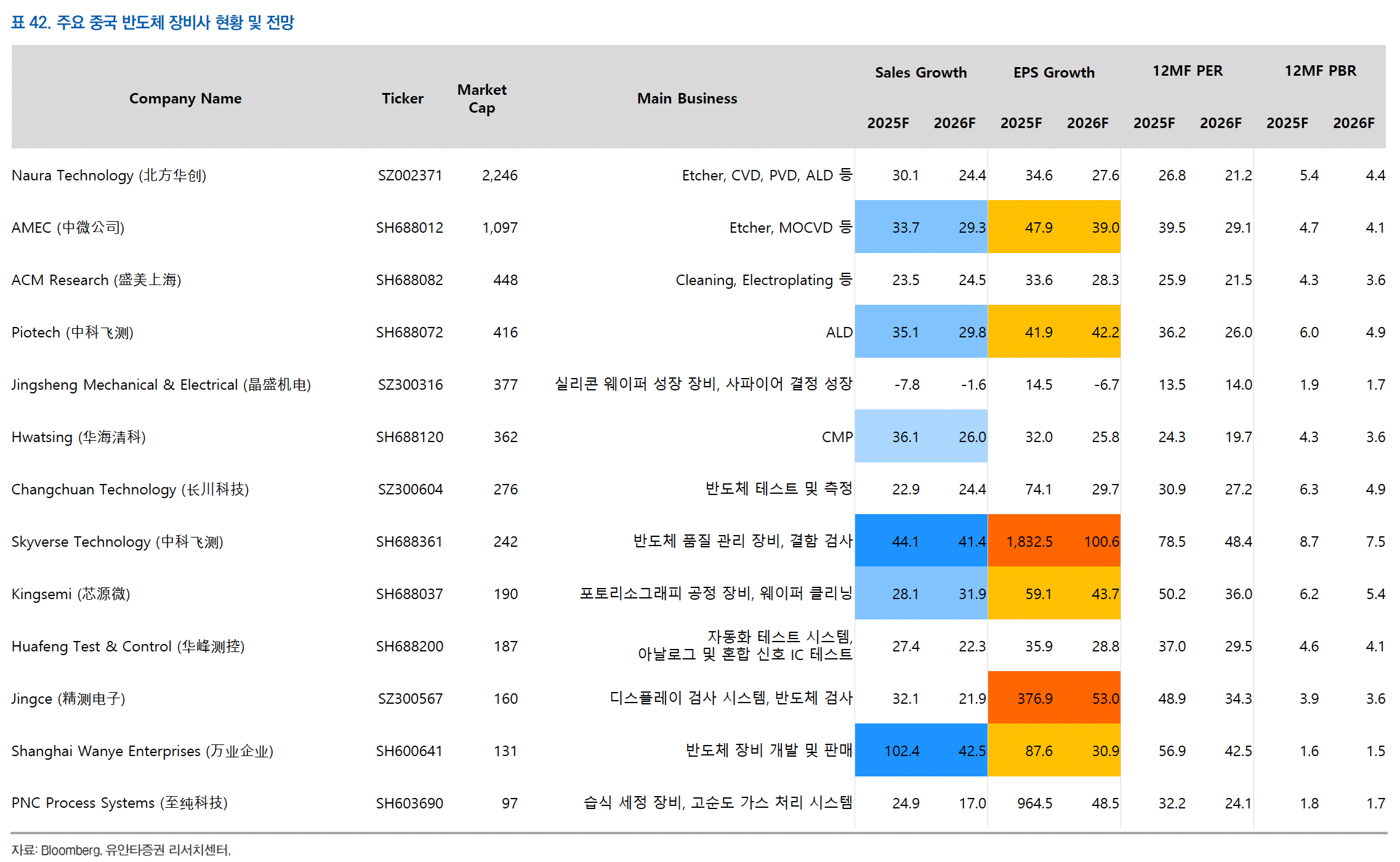

🛠️ 중국 장비 생태계, ‘카피캣’을 넘어 자체 혁신 시도

중국은 단순히 미국·일본·네덜란드 장비를 대체하는 수준을 넘어서, 공정 정밀도와 효율성을 향상시키는 방향으로 기술 고도화에 나서고 있다.

🔧 주요 장비 기업 동향

기업                                       주력 분야                         주요 성과

AMEC	Dry Etching	5nm 대응 가능성 시사, SK하이닉스 등과 공동 검증
NAURA	CVD·PVD·Furnace	14nm 이하 대응 장비 확대, 자국 DRAM 기업 중심 채택
SMEE	DUV 노광기	28nm급 안정성 확보, 고성능 스캐너 공개 예정
Shenzhen SiCarrier	검사 및 노광 솔루션	'EUV 없는 DUV 선단 대응' 기술 제안 (Semicon China 2025 발표)



중국은 EUV가 없는 한계를 DUV 정밀 다중패터닝, 소재 공정 최적화, 인라인 계측 강화 등의 방식으로 보완하고 있으며, **‘무(無)에서 유(有)’가 아니라 ‘덜 좋은 것을 더 똑똑하게 쓰는 방식’**을 추구하고 있다.

🧮 메모리 산업, 다시 한 번 도약 채비

중국 메모리 반도체 기업들도 미국의 기술 봉쇄로 인한 투자의 일시 정체를 지나, 2025~2026년 설비 투자 재개 사이클에 진입할 것으로 예상된다.

주요 흐름

• CXMT: DRAM 분야 선두, IPO 추진 검토 중 → 설계 내재화 + 생산 확장 병행
• YMTC: NAND 사업 재편 중, 국산 컨트롤러와 통합 플랫폼 개발
• 장비/소재 국산화율 증가: 에칭, 증착, CMP 공정 등에서 국산 부품 사용 비중 확대
• 전략적 Fab 설계 변화: “처음부터 국산 부품이 가능한 구조로 설계” → 공급망 통합

특히 국산 장비 대응 가능한 Low-end 라인부터 시작해 gradually 상위 공정으로 확대하는 전략이 관측된다. 이 과정에서 일부 글로벌 장비 기업조차 중국 저가 부품 벤더와 협력하는 경우가 늘고 있다.

🧬 EUV 부재 속 ‘대체 생태계’ 실험

가장 결정적인 제약은 여전히 EUV 노광 장비의 부재다. 하지만 중국은 이를 받아들이고 대체 전략을 본격화하고 있다.

• Shenzhen SiCarrier: DUV 기반 노광 최적화 → '5nm 대응 DUV 생태계 구축'을 공개 선언
• 검사·계측 강화: DUV 패터닝 정밀도 보완을 위한 고도화된 공정 제어
• 공정 다중화: 하나의 노광 공정이 아니라, 반복적 다중 노광 + PR 최적화로 선단 대응

이러한 전략은 단기적으로는 성능·수율의 불리함이 있지만, 중장기적으로는 EUV 독점 시장 구조를 우회할 수 있는 기술적 돌파구로 작용할 수 있다.

🌏 중국의 ‘제3세계 시장 전략’과 글로벌 확장 시도

중국은 단순히 내수 기반 기술 자립에 머무르지 않고, 동남아·남미·중동 등 신흥국에 대한 반도체 공급망 외연 확대를 모색 중이다.

• 기술 격차가 다소 존재해도 가격 경쟁력과 공급 유연성을 앞세워 진입
• Huawei, SMIC, Loongson, Zhaoxin 등은 해외 파운드리 및 서버 시장에서 점유율 확대 시도
• RISC-V 칩은 라이선스 문제 없이 자유롭게 확산 가능해, 교육·산업기기 시장에서 강점 확보

이는 중국 반도체가 미국·한국·대만을 넘어서기보다는, 다른 지도를 그리고 있다는 점을 보여준다.

📌 요약: 중국 반도체 산업은 지금 ‘속도보다 방향’을 잡고 있다

중국 반도체 산업은 봉쇄와 제약 속에서 생존을 넘어 독자적 생태계를 구축하려는 장기 전략으로 전환하고 있다.
핵심은 단순히 빠르게 따라잡는 것이 아니라, 자국 주도권 기반의 설계–장비–생산–소재–플랫폼 전반의 구조 재편이다.

• EUV 없는 세계에서의 선단 공정 실험
• 장비·소재 자립의 실질적인 성과 가시화
• 메모리/SoC/IP 등 핵심 병목구간 해소를 위한 선택과 집중
• RISC-V와 같은 탈서방 아키텍처의 전략적 활용
• 신흥국 대상 반도체 수출 플랫폼 확장

이러한 전략이 단기적으로는 글로벌 반도체 패권을 위협하지 않더라도, 중장기적으로는 공급망 다극화를 촉진하고, 기술 지형의 변화를 이끄는 변수가 될 수 있다.





---

🇰🇷 Part 4: 한국 반도체 산업, 기회의 창은 여전히 활짝 열려 있다

한국은 선단 공정 경쟁력을 기반으로, AI 반도체 패러다임 변화 속에서 구조적 수혜가 기대된다. 특히 SK하이닉스의 HBM 중심 성장 전략, 삼성전자의 CoWoS-L 대응, 소재/부품 업체의 중화 수요 대응이 주목된다.



관세 리스크, 글로벌 정치 변수 등은 여전히 존재하지만, AI·Physical AI 시장의 확대 → 아키텍처 재편 → 공급망 재정비 흐름은 한국에 중장기 호재다. 중국의 기술 자립화가 빠르게 전개되는 가운데에서도, 고부가 가치 공정에서의 기술 주도권은 한국의 강점으로 지속될 수 있다.



🔍 글로벌 공급망 내 핵심 지위, 여전히 유효하다

한국은 세계에서 유일하게 메모리–파운드리–패키징–소재–장비 부품까지 전체 반도체 밸류체인을 보유한 국가 중 하나다.
특히 DRAM과 NAND 시장에서 삼성전자와 SK하이닉스는 전 세계 시장 점유율 50% 이상을 유지하고 있으며, HBM·CXL·PIM 등 차세대 메모리 분야에서도 기술적 선도 위치를 확보하고 있다.

“AI 중심 구조 전환의 수혜는 결국 데이터 흐름의 핵심, 즉 ‘메모리’에서 시작된다.”



AI 기반 데이터센터, 엣지 디바이스, 자율주행차, 스마트폰 등 모든 AI 플랫폼이 고대역폭·저지연 메모리를 요구하게 되며, 이는 한국 반도체 기업들에게 구조적 수요 확대라는 ‘순풍’을 제공하고 있다.

🚀 SK하이닉스: HBM 초격차와 ‘AI 메모리의 왕좌’

SK하이닉스는 엔비디아 H100, B100, 그리고 차세대 AI 가속기용 HBM3/3E/4 공급사로 선정되며 전 세계 AI 메모리 생태계의 핵심으로 자리잡았다.

✅ 주요 경쟁력:

• HBM 시장 점유율 1위 (2024 기준)
• 12단 적층 기술 및 고속 테스트 공정 독자 보유
• PIM, CXL 등 차세대 메모리 아키텍처 R&D 선도
• HBM 전용 생산능력 확대 + 안정적 공급망 구축

이러한 경쟁력은 단순 매출 성장 외에도, AI 반도체 생태계 내에서의 전략적 협상력 확보로 이어지고 있다.
또한, DRAM 고용량 RDIMM, LPDDR5T, 차세대 모바일 DRAM 시장까지도 적극 공략 중이다.

🧠 삼성전자: 선단 공정과 패키징에서의 이중 포석

삼성전자는 파운드리–메모리–패키징의 수직계열화를 기반으로, TSMC와는 다른 차별화 전략을 추진 중이다.

📌 전략 요약:

• GAA 기반 3nm 공정 → 전력/성능 우위 확보
• HBM4 + CoWoS-L 대응 패키징 기술 내재화
• 고대역폭 패키지용 테스트 장비·설계 자동화 기술 강화
• 퀄컴, 엔비디아 등 글로벌 고객과의 긴밀한 수주 협력 확대

삼성은 특히 칩–메모리–패키지–시스템 통합을 한 번에 설계할 수 있는 구조적 강점을 갖고 있으며, 이는 AI, 서버, 엣지 컴퓨팅 등 전 분야에서 다양한 맞춤형 대응이 가능하다는 점에서 경쟁 우위로 작용한다.

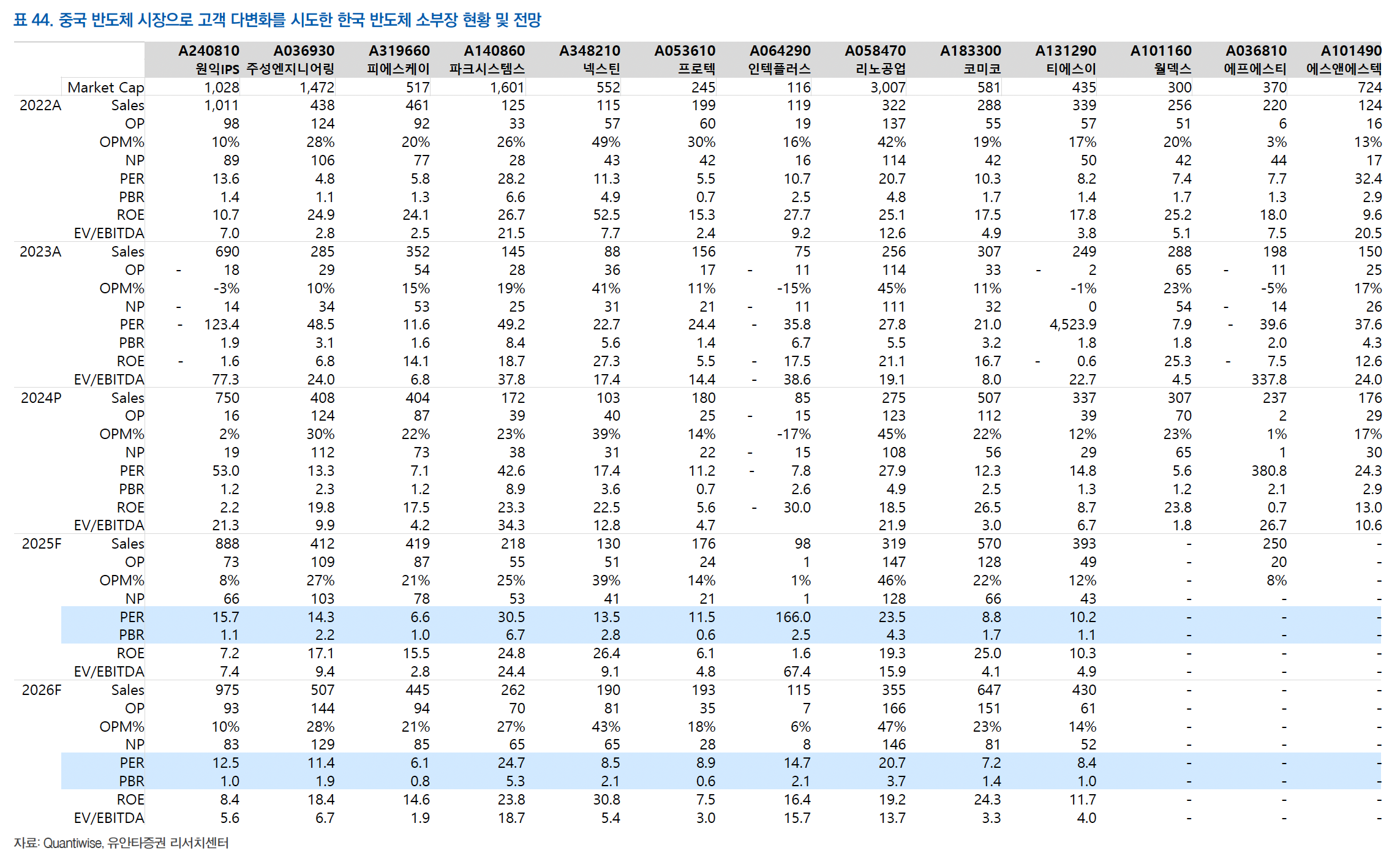

🧩 부품·소재·장비 생태계의 고도화

한국 반도체의 저력은 대기업뿐만 아니라, 코미코, 티씨케이, 하나머티리얼즈, 원익QnC 등 고부가 장비·소재 전문 기업들의 역량에서 비롯된다.



기업                                    강점                                                향후 모멘텀

코미코	세정·코팅 기술	중국 메모리 설비 확대 수혜, 아시아 법인 성장
티씨케이	SiC 링 등 고순도 소재	멀티 패터닝 증가 → 부품 고도화 수요 증가
하나머티리얼즈	전구체·플라즈마 소재	미국 고객향 공급 증가 + 중국 수요 동시 확대
원익QnC	세라믹·쿼츠 부품	자회사 실적 개선 + 대만 HBM 매출 확대 기대



이들 기업은 한국 반도체 산업의 ‘기술적 허리’ 역할을 하며 글로벌 시장 확장력의 근간을 형성하고 있다.



📉 지정학 리스크와 수요 둔화 우려, 그러나 단기성 가능성 높아

2025년 이후 트럼프 정부의 재집권 가능성과 함께, 대중 관세·수출 규제 리스크가 다시 고개를 들고 있다.
또한 스마트폰, PC, 서버 등 전통 IT 제품군의 수요 둔화 우려가 존재하지만, 이는 이미 시장에 상당 부분 반영된 이슈로, 연초 대비 센티먼트 회복세가 뚜렷하다.

"AI 수요의 본격화, 메모리 단가 안정, 고부가 제품 믹스 개선 등으로 실적 리레이팅 여지 충분"



특히 메모리 업종은 공급 축소 + 고부가 중심 믹스 효과로 인해 가격 방어력이 강한 업종으로 평가받고 있다.

🌏 중화권 추격 속에서 한국의 경쟁력이 지속되는 이유

중국이 HBM, DRAM, NAND, 장비 등 전 분야에서 빠르게 자립화를 시도하고 있음에도, 한국은 다음과 같은 차별화된 경쟁 요소를 갖고 있다:

1. 공정 정밀도, 수율, 신뢰성에서의 격차
2. TSMC와 견줄 수 있는 선단 공정 및 패키징 기술 역량
3. 세계 최고 수준의 테스트·검사 인프라
4. 글로벌 고객과의 다층적인 기술 협력 구조

또한, AI 추론용 고속 메모리 설계에 필요한 아키텍처 이해도와 연산 흐름 설계 경험은 단기적으로는 모방 불가능한 경쟁력이다.







---

📌 결론: "계산을 잘하는 칩"에서 "데이터가 흐르는 시스템"으로

AI 시대는 단순히 ‘더 센 칩’을 만드는 경쟁이 아니다.
이제는 데이터 흐름을 가장 잘 설계하고, 통합하고, 통제하는 기업이 시장을 지배하게 된다.

한국 반도체 산업은 이러한 전환점에서, 단순 가격 경쟁이 아닌 아키텍처 주도권, 메모리 기술의 전략화, 패키징-인터커넥트의 통합 설계 역량을 기반으로 글로벌 공급망의 핵심으로 자리 잡을 수 있다.



그러나 중국의 추격과 기술 내재화 전략은 간과할 수 없는 위협이다. 한국은 '기술력 + 전략적 외교'라는 이중의 방패를 통해 글로벌 반도체 생태계 내 영향력을 유지하고 확장해 나가야 한다.



AI가 바꾸고 있는 것은 기술만이 아니다. 산업 구조, 공급망 주도권, 기술 철학까지 바꾸고 있다.
이제 반도체는 단순한 연산 엔진이 아니라, **AI를 가능하게 만드는 ‘지능형 시스템의 플랫폼’**으로 진화 중이다.

그리고 그 핵심에는 연산 효율을 극대화할 수 있는 메모리 아키텍처, 첨단 패키징, 칩 간 인터커넥트 설계라는 요소들이 있다.

중국은 기술 봉쇄라는 외부 압력 속에서 스스로 자립을 위한 '장기전'에 돌입했고, 특정 병목 구간에서의 국산화를 통해 빠르게 성과를 내고 있다.

반면, 한국은 기술적 완성도와 공급망 중심성, 그리고 무엇보다 AI에 최적화된 메모리 생태계 주도권이라는 구조적 강점을 통해 글로벌 반도체 산업에서 확고한 존재감을 유지하고 있다.



미래의 반도체 경쟁은 단순히 칩 성능을 넘어 **‘누가 AI 시스템의 설계를 주도하느냐’**로 귀결될 것이다.
한국 반도체 산업이 지금의 기회를 잘 살린다면, 단순히 기술을 만드는 국가에서 **AI 시대의 인프라를 설계하고 통제하는 ‘기술 주권국’**으로 거듭날 수 있다.

✅ 계산보다 흐름, 칩보다 시스템, 생산보다 설계
이것이 AI 반도체 시대의 핵심이자, 한국 반도체가 나아가야 할 방향이다.
